کارتن قطعات لوله‌کشی؛ جعبه اتصالات، مقسم و انتخاب سایز
تهیه و بررسی: تیم محتوای چی پک · آخرین بررسی: ۱۳ مهر ۱۴۰۵
کارتن قطعات لوله‌کشی باید با اندازه بیرونی، وزن و تعداد قطعات انتخاب شود. یک تبدیل کوچک، یک زانوی حجیم و یک کیت چند اتصال، نیاز یکسانی ندارند. سایز اسمی روی کالا هم برای سفارش جعبه کافی نیست: عبارت‌هایی مثل نیم‌اینچ، سه‌چهارم یا ۲۰ میلی‌متر معمولاً به اتصال مربوط‌اند و اندازه کامل بدنه و بسته را مشخص نمی‌کنند.
سه نمونه واقعی اتصال با اندازههای متفاوت در جدول آمده‌اند. اندازه داخلی پیشنهادی باید با نمونه، تعداد و محافظ واقعی تطبیق داده شود. برای محموله سنگین یا چندتکه، مسیر مشاوره را کنار قیمت‌گیری در نظر بگیرید.
سه قطعه واقعی و یک مثال چیدمان محاسباتی
جدول زیر چند نمونه اتصال و اندازههای منتخب نقشه فنی آنها را نشان می‌دهد. A و B همان حروف نقشه‌اند و به معنی ابعاد کامل سه‌بعدی قطعه نیستند. برای تولید، طول، عرض و ارتفاع کامل نمونه واقعی را هم اندازه بگیرید. اعداد جعبه به سانتی‌متر و به ترتیب طول، عرض و ارتفاع داخلی هستند.
| نمونه و سایز اسمی | داده مستند نقشه؛ میلی‌متر | فرض بستهبندی | داخل پیشنهادی؛ سانتی‌متر | قیمت‌گیری |
|---|---|---|---|---|
| نمونه تبدیل کوچک؛ نیم‌اینچ به نیم‌اینچ | A = ۳۰٫۲؛ B = ۲۶ | یک قطعه با نگهدارنده؛ ابعاد کامل باید کنترل شود | ۸ × ۶ × ۴؛ دردار تقفلی، ایندربرد ۳۵۰ گرم پیشنهادی | قیمت جعبه پیشنهادی تبدیل کوچک |
| نمونه تبدیل بلندتر؛ نیم‌اینچ به سه‌چهارم یوروکونوس | A = ۴۱٫۹؛ B = ۲۶ | یک قطعه با پوشش و نگهدارنده اولیه | ۱۰ × ۶ × ۴؛ دردار تقفلی، پشت‌طوسی ۳۵۰ گرم پیشنهادی | قیمت بسته پیشنهادی تبدیل بلندتر |
| نمونه درپوش نر؛ نیم‌اینچ | A = ۲۶؛ B = ۱۴٫۵ | نمونه بسته دو قطعه با جداکننده؛ نیاز به چیدمان واقعی | ۸ × ۶ × ۴؛ دردار تقفلی، پشت‌طوسی ۳۵۰ گرم پیشنهادی | قیمت جعبه نمونه درپوش‌ها |
| کیت چند اتصال؛ مثال محاسباتی با مدل نامشخص | چیدمان فرضی ۱۶۰ × ۱۲۰ × ۵۰؛ داده یک محصول واقعی نیست | دو سانتی‌متر افزایش مجموع در هر محور برای محافظ اولیه | ۱۸ × ۱۴ × ۷؛ کیبوردی ایفلوت پیشنهادی | بررسی مثال محاسباتی کیت |
ابعاد جعبه جدول، اندازه داخلی پیشنهادی است و اندازه بستهبندی کارخانه کالا محسوب نمی‌شود. جنس و سایز پیشنهادی را چی پک برای شروع بررسی انتخاب کرده است. اگر قطعه شما مهره، دسته، آب‌بند یا متعلقات اضافی دارد، آنها را در اندازه‌گیری لحاظ کنید. ردیف کیت هم صرفاً روش محاسبه را نشان می‌دهد؛ برای سفارش واقعی، عددهای فرضی را با اندازه مجموعه خودتان جایگزین کنید.
چطور اندازه واقعی جعبه اتصالات را بگیریم؟
برای یک قطعه، بزرگ‌ترین طول، عرض و ارتفاع بیرونی را در وضعیت قرارگیری نهایی اندازه بگیرید. تنها قطر رزوه را وارد فرم نکنید؛ برجستگی مهره یا شکل زانو ممکن است ابعاد بیشتری داشته باشد. پوشش محافظ و فضای خارج کردن کالا را هم در نظر بگیرید. اگر تعداد قطعات در هر جعبه بیشتر از یک عدد است، همه آنها را هم‌زمان بچینید و اندازه کل چیدمان را ثبت کنید.
برای کیت، ابتدا جای اقلام سنگین و حجیم و سپس قطعات کوچک را مشخص کنید. هر محفظه را با قطعه واقعی بسازید و ابعاد مجموعه نگهدارنده را بگیرید. فضای اضافه را به‌صورت مجموع دو طرف در هر محور حساب کنید؛ یک سانتی‌متر در هر طرف، دو سانتی‌متر به آن محور اضافه می‌کند.
برای قطعات لوله‌کشی چه مدل و جنسی مناسب است؟
برای بسته تکقطعه کوچک و قابل چیدمان در قفسه، جعبه دردار تقفلی برای اتصالات کوچک گزینه قابل بررسی است. پشت‌طوسی و ایندربرد با چاپ اختصاصی، امکان درج کد محصول و اطلاعات خوانا را می‌دهند. گرماژ ۳۵۰ گرم جدول، انتخاب اولیه نمونه‌هاست و بدون وزن‌کشی و کنترل ساختار، تأیید تحمل بار نیست. برای قطعه سنگینتر، مقوا را صرفاً به دلیل کوچک بودن اندازه انتخاب نکنید.

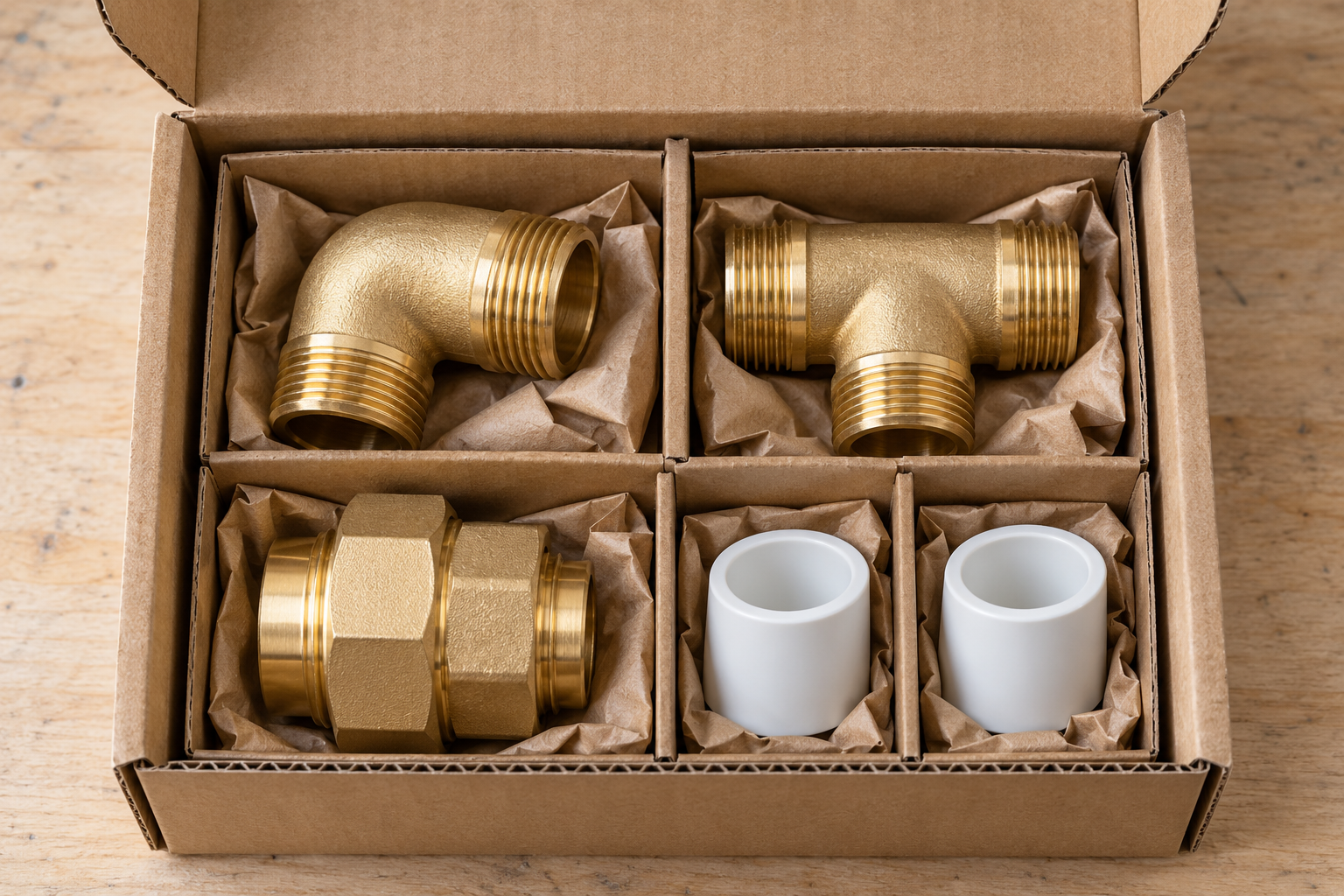

برای کیت یا مجموعه‌ای که بهتر است خوابیده عرضه شود، کارتن کیبوردی مخصوص مجموعه قطعات فضای مناسبی برای طراحی مقسم فراهم می‌کند. ایفلوت با چاپ تک‌رنگ برای پیشنهاد اقتصادی و کارتن لمینتی برای چاپ اختصاصی فروشگاهی قابل بررسی‌اند. برای ارسال تعداد زیادی قطعه یا وزن بالاتر، جنس ورق و کارتن مادر را همراه با چیدمان حمل بررسی کنید؛ وزن قابل تحمل را نمی‌توان از نام مدل جعبه تعیین کرد.
مقسم، پوشش رزوه و اطلاعات هر محفظه
مقسم می‌تواند قطعات را جدا نگه دارد و شمارش محتویات بسته را ساده کند. برای کیت نصب، محل و تعداد هر قطعه را مشخص کنید. اگر پوشش یا درپوش محافظ رزوه لازم است، آن را هنگام تعیین سایز اضافه کنید. نوع جداکننده را روی نمونه واقعی بررسی کنید.
اگر کیت اتصالات به خانه‌های جدا نیاز دارد، هزینهٔ تیغه‌ها را در قیمت‌ساز مقسم بسته اتصالات بررسی کنید. این قیمت جدا از پوستهٔ جعبه است؛ درپوش محافظ رزوه و نگهدارندهٔ اختصاصی را هم جدا در سفارش مشخص کنید.
نمونه بسته را با محتویات کامل ببندید و جابه‌جا کنید. دیواره نباید با برجستگی فلزی از داخل تحت فشار نامناسب قرار گیرد و قطعات نباید آزادانه حرکت کنند. برای قطعات مرطوب یا دارای پوشش سطحی خاص، شرایط تحویل و نگهداری را پیش از انتخاب مواد داخلی اعلام کنید. کاغذ و کارتن معمولی، حفاظت تخصصی در برابر رطوبت یا خوردگی را تضمین نمی‌کنند.
روی جعبه قطعات لوله‌کشی چه بنویسیم؟
نام قطعه، کد دقیق، سایز اسمی، تعداد داخل بسته و مشخصات واقعی محصول را در محل ثابت قرار دهید. برای سایزهای نزدیک، یک بخش خوانا برای برچسب متغیر در نظر بگیرید تا جعبه‌ها در انبار اشتباه نشوند. اگر اطلاعات فنی مانند فشار یا نوع اتصال چاپ می‌کنید، آنها را از داده همان قطعه کنترل کنید؛ عدد مدل دیگر را به محصول خودتان منتقل نکنید. نقشه چاپی باید با نسخه نهایی کالا و اقلام بسته هماهنگ باشد.
قیمت کارتن قطعات لوله‌کشی و خرید
دکمه ردیف مناسب را انتخاب کنید و ابعاد داخلی، جنس و تیراژ را اصلاح کنید. تیراژ شروع پیشنهادها ۱۰۰۰ عدد است. برای چیدمان متفاوت، قیمت‌ساز پیشرفته جعبه اتصالات و قطعات یا قیمت‌گیری آنلاین جعبه و کارتن را باز کنید. مبلغ به اندازه، جنس، چاپ و اجزای تکمیلی بستگی دارد.
اگر وزن، ساختار کف یا نوع نگهدارنده هنوز روشن نیست، مشاوره بستهبندی قطعات صنعتی و تأسیساتی مسیر مناسب شروع است. فهرست اقلام، عکس چیدمان، اندازه‌ها و وزن کل را آماده کنید. مقسم و پوشش محافظ ممکن است هزینه مستقل داشته باشند؛ قبل از تولید تیراژ اصلی، مشخصات و شمول آنها را در پیش‌فاکتور بررسی کنید.
پرسش‌های متداول بستهبندی قطعات لوله‌کشی
سایز نیم‌اینچ یا سه‌چهارم، اندازه جعبه اتصال را مشخص می‌کند؟
خیر. این عدد، اندازه اسمی اتصال است. بدنه، مهره، زانو و متعلقات فضای دیگری اشغال می‌کنند. ابعاد بیرونی قطعه یا چیدمان واقعی را اندازه بگیرید.
اعداد A و B نقشه، ابعاد کامل بستهبندی هستند؟
خیر. این حروف به اندازههای مشخصشده در نقشه فنی همان قطعه اشاره دارند. بدون بررسی نقشه و نمونه، نباید آنها را بهعنوان طول، عرض و ارتفاع کامل قطعه یا جعبه معرفی کرد.
برای اتصالات فلزی کوچک، جعبه مقوایی کافی است؟
بسته به وزن، تعداد و شکل قطعه قابل بررسی است. نمونه تکقطعه با نگهدارنده ممکن است در مقوا مناسب باشد؛ مجموعه سنگینتر به ورق کارتن و طراحی متفاوت نیاز دارد. وزن واقعی باید در بررسی فنی اعلام شود.
سایز پیشنهادی جدول برای همه اتصالات همان اندازه مناسب است؟
خیر. هر پیشنهاد به نمونه مشخص یا چیدمان فرضی همان ردیف مربوط است. قطعات سازندگان دیگر و حتی مدل‌های دیگر یک سازنده باید اندازه‌گیری شوند.
برای یک کیت چندقطعه‌ای از کجا شروع کنم؟
همه اقلام را با پوشش و محافظ نهایی بچینید، فضای کل را اندازه بگیرید و وزن کنید. سپس اندازه داخلی را قیمت‌گیری کنید و برای انتخاب ورق و مقسم، درخواست مشاوره یا بررسی فنی بدهید.
